BC15	BC20	BC25	BC30
	mm	mm	mm	mm
A	1200	1200	1200	1200
B	530	530	714	714
C	402	402	586	586
D	Ø147	Ø147	Ø147	Ø147
E	89	89	89	89
F	972	972	972	972
G	250	250	250	250
H	87	87	87	87
I	240	240	240	240
J	177	177	177	177
K	644	644	644	644
L	897	897	897	897
M	108	108	108	108
N	G1/2"	G1/2"	G1/2"	G1/2"
O	G6/4"	G6/4"	G6/4"	G6/4"
P	G6/4"	G6/4"	G6/4"	G6/4"

Technické parametry

	BC15	BC20	BC25	BC30
Kotlíková dotace (SVT kód)	SVT24334	SVT24335	SVT24336	SVT24337
Regulovatelný výkon (kW)	7,5–15	10–20	12,5–25	15–30
Jmenovitý výkon (kW)	15	20	25	30
Účinnost (%)	92	92	93	94
Emisní třída	5.
Ecodesign	ANO
Energetická třída	A+
Délka polen (mm)	350	350	500	500
Objem přikládací komory (dm³)	80	80	120	120
Hmotnost kotle (kg)	330	330	440	440
Maximální provozní tlak (bar)	3	3	3	3
Objem vodního prostoru (l)	40	40	55	55



Přednosti a možné úspory

Nízké provozní náklady

• Úspora paliva - je zajištěna patentovaným systémem detekce stáložárné vrstvy a dalšími progresivními prvky (vícepásmový přívod primárního vzduchu, teplá přikládací komora, způsob řízení výkonu, předehřátý sekundární vzduch, atd.). Kotel proto dociluje vysoké účinnosti v reálném provozu. Díky přesné detekci vyhoření paliva, nedochází ke ztrátám při dohořívání zbytkové vrstvy a následném rozběhu.

  Kotel BC15: úspora 1-2 m³ paliva, tj. 1.000-2.000 Kč/rok (10.000-20.000 Kč za 10 let). Větší výkony úměrně více.
• Úspora elektřiny - způsobilost k samotížnému zapojení (bez čerpadla a směšovacích armatur) šetří náklady na elektřinu. Úspora cca 150 kWh - 500 Kč/rok (5.000 Kč/10 let)
• Úspora nákladů na servis a údržbu - progresivní koncepční prvky (např. dělené žárové tvarovky ze speciální keramiky, komponenty ze špičkové žáruvzdorné oceli, atd. spolu zajišťují uživateli nízké náklady na díly podléhající opotřebení. Minimum souvisejících technologií (nemusí být čerpadlo, Laddomat, externí dochlazování, atd.) rovněž minimalizuje riziko poruch, nároků na údržbu a s tím souvisejících nákladů. -> úspora 5.000-10.000 Kč/10let

Kvalita spalování

• Originální konstrukce spalovacího prostoru, kdy palivo odhořívá rovnoměrně konstantním výkonem (palivo nenahoří v celém objemu násypky, ale odhořívá jen ve spodní vrstvě).
• Kotel umožňuje kvalitně spalovat paliva různých rozměrů - štěpku, piliny, brikety nižší kvality (malé či málo slisované). Běžné zplynovací kotle jsou velmi citlivé na rozměry a druh paliva.

  Finanční úspora díky schopnosti spalovat levnější palivo (štěpku) může dosáhnout až 50% ceny paliva... tj. 0-15 000 Kč/rok
• Kotel má unikátní konstrukci přikládacího prostoru, systémem tzv. „kompaktní teplé komory“, kde stěny přikládací komory jsou zcela oddělené od vody a navíc teplotně izolované.

  Nedochází tedy k nadměrnému ochlazování paliva a spalování je proto kvalitní i při nízkém výkonu i u dřeva s větším podílem vlhkosti.
• Regulátor vyhodnocuje okamžitý výkon kotle a zajišťuje, že kotel pracuje v pásmu nastavitelných výkonů s kvalitním spalováním a vysokou účinností.
• Patentovaný systém 3 pásmového přívodu vzduchu umožňuje spalovat velké kusy paliva a kusové dřevo s vyšší vlhkostí.

Dlouhá životnost

• Při zplynování dřeva vznikají organické kyseliny (kyselina octová, aj.). U běžných kotlů (z ocelových plechů nebo litiny) tyto kyseliny kondenzují na stěnách přikládací komory a způsobují chemickou korozi, která velmi zkracuje životnost kotle. Použitý systém kompaktní teplé přikládací komory tento problém zcela odstraňuje, protože komory mají vyšší teplotu, což zabraňuje kondenzaci. Životnost kotlů této koncepce je výrazně vyšší, než u kotlů na dřevo bez podobné ochrany.
• Patentovaný systém integrovaného směšování vody (volitelné příslušenství) zajišťuje, že teplota ostatních teplosměnných ploch, které jsou ve styku se spalinami, je za provozu vyšší než rosný bod spalin (60°C). Jedná se tedy o dokonalou ochranu teplosměnných ploch výměníku před nízkoteplotní korozí. Náš kotel vydrží až 20 let a běžný kotel (bez protikorozní ochrany) průměrně 10 let.

Nízké celkové pořizovací náklady

• Patentovaný systém směšování integrovaný v kotli (volitelné příslušenství), nahrazuje standardní ochranu zpátečky. Díky tomu je možné realizovat samotížné zapojení s akumulační nádrží a není nutná nákladná mísící armatura (např. typu Laddomat), čerpadlo, systém havarijního dochlazování.

  To představuje významnou úsporu v instalaci kotle a současně umožňuje provoz kotle (cirkulaci vody) i při výpadku elektřiny -> úspora související technologie (5.000–10.000 Kč) při zapojení
• Díky výtečné regulovatelnosti výkonu je možné dosáhnout stejně kvalitního provozu (z hlediska efektivity a komfortu) i s menším objemem akumulačních nádrží než u běžných kotlů

  To je další významná investiční úspora -> úspora 10.000–20.000 Kč
• Malé zástavné rozměry, malé prostorové nároky na instalaci a prostorové nároky na obsluhu spolu s prostorovou variabilitou kotle (flexibilní poloha hrdla spalin, pravolevé výstupy vody, pravolevá dvířka) minimalizují potřebný zastavěný prostor a mnohdy vůbec umožňují instalaci (do mnohých objektů se běžné kotle s požadovanými nádržemi ani nevejdou). V součtu náš kotel ušetří min. 1 m²

Komfort obsluhy

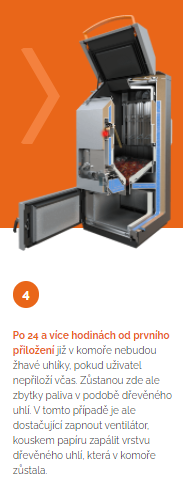

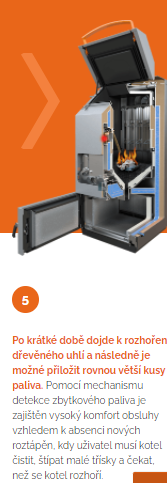

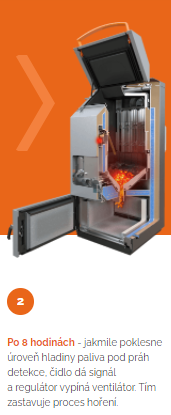

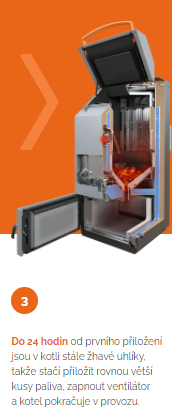

• Díky výtečné regulovatelnosti a patentovanému systému automatického stáložáru je počet roztápění v kotli za sezónu několikanásobně menší než u běžných kotlů. Detekční rameno přesně a spolehlivě vyhodnotí kdy je optimální vrstva zbytkového paliva pro přepnutí do stáložárné odstávky. To zajistí maximální čas pro další přiložení bez nutnosti nového zátopu. Pokud i tak dojde k vyhasnutí, zůstává v topeništi ideální zátopová vrstva dřevěného uhlí, kterou stačí pouze zapálit (např. kouskem papíru) a následně již přiložit běžné dříví.

  Nutnost běžného roztápění (tj. vybírání popela se zbytky paliva z přikládací komory a roztápění pomocí třísek) tak v provozu zcela odpadá -> lze vyjádřit v úspoře času stráveného obsluhou: 5-10 minut denně představuje 20-40 hod/rok, což lze vyjádřit částkou 4.000-8.000 Kč/rok
• Není potřeba odstraňovat popel ze dna přikládací komory. Po šikmých stěnách dna se popel průběžně sesouvá do spalovací komory.
• Dlouhá doba hoření (až 8 h na redukovaný výkon).
• Vodorovná přikládací dvířka jsou ideální pro obsluhu a umožňují snadné přikládání sypkých paliv (štěpky, malých briket, pilin apod.).
• Vzhledem ke kvalitnímu spalování obvykle stačí provádět odstraňování popela v průměru jednou za 2 týdny provozu. Propracovaná konstrukce kotle umožňuje snadné a časově nenáročné odstraňování popela a čištění výměníku. Nutnost ručního čištění hlavního zadního spalinového výměníku umožňují pohyblivé turbulátory, ovládané pákou na boku kotle (volitelné příslušenství)
• Výkonný odtahový ventilátor společně s odsávací štěrbinou v přikládacím otvoru zabezpečují, že nedochází k zakuřování kotelny při přikládání a zátopu.
• Odtahový ventilátor omezuje na minimum prašnost při odstraňování popela a čištění kotle.
• Průzor keramickým sklem umožňuje obsluze snadno kontrolovat stav hoření a pomocí jednoduché regulace sekundárního vzduchu vylepšit spalování. S lambda sondou (volitelné příslušenství) a řídícím modulem probíhá regulace sekundárního vzduchu automaticky.
• Kotel lze (omezeně) provozovat i při výpadku elektrického proudu pouze na komínový tah

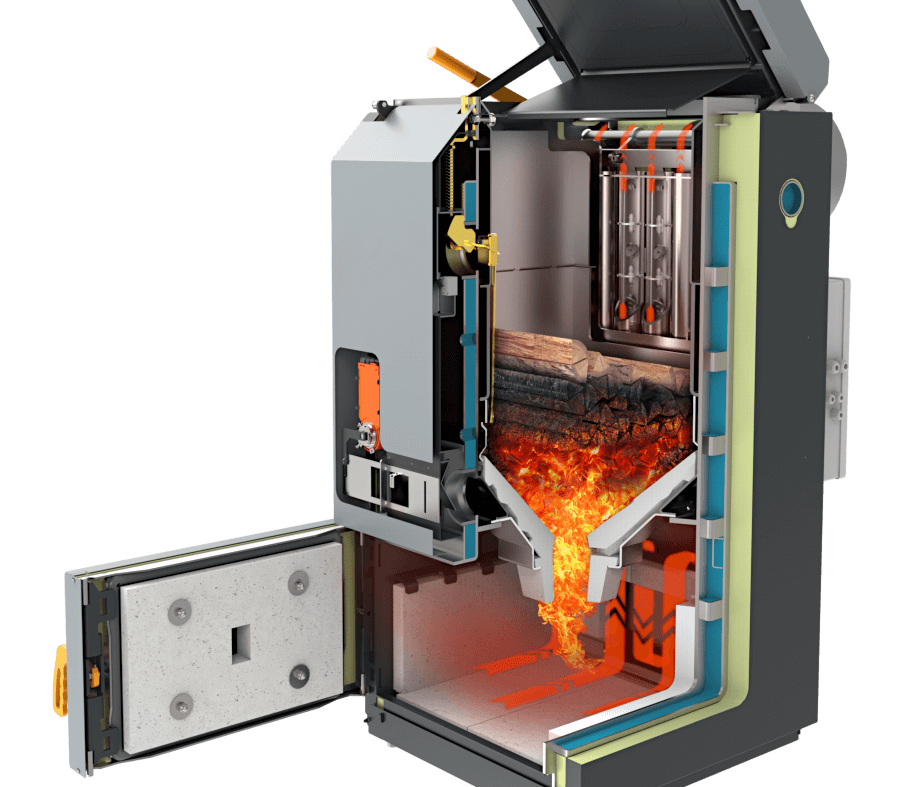

Technická řešení a z nich vyplývající přednosti kotle BLAZE COMFORT

Integrované směšování-ochrana zpátečky (volitelné): úspora investiční a provozní

Systém objemové detekce zbytkového paliva: komfort obsluhy, úspora paliva

Třípásmový přívod vzduchu: schopnost efektivně spalovat více druhů paliv a vlhkého dřeva

Spádované dno: není nutno vybírat popel z přikládací komory = komfort obsluhy

Kompaktní teplá komora: prodloužená životnost

Mechanické turbulátory (volitelné): komfort obsluhy a úspora paliva díky čistému výměníku

Vodorovná dvířka: efektivní přikládání sypkých paliv

Flexibilní kouřové hrdlo, malé zástavné prostory, pravolevé provedení: úspora prostoru a snadné připojení na spalinové cesty

Pokročilá konstrukční platforma s usměrněným zplynováním (sofistikované řešení přívodů primárního vzduchu do odváděcích kanálků ve dně přikládací komory) umožňuje výtečnou regulovatelnost výkonu: úspora objemu vyrovnávacích (akumulačních) nádrží, komfort obsluhy



Regulace třípásmového přívodu vzduchu

	Předsoušecí a primární vzduch otevřen na 100 %, sekundární vzduch zcela uzavřen. V této pozici se nachází clona přívodu vzduchu v případě spalování vlhkého paliva nebo velkých kusů polen.
	Sekundární vzduch otevřen na 100 %, předsoušecí a primární vzduch zcela uzavřen. V této pozici se nachází clona přívodu vzduchu v případě spalování suchého tvrdého dřeva nebo briket, kde je potřeba vyšší množství sekundárního vzduchu pro účinné spalování.
	Primární a sekundární vzduch otevřen na 50 %, předsoušecí vzduch zcela uzavřen. V této poloze se nachází clona při spalování běžného paliva.





Automatické řídící jednotky ecoMAX

Sofistikovaný řídící program regulátoru umožňuje přímo nastavit požadovaný výkon kotle v procentech a regulovat kotel kontinuálním provozem. Rozsah možného nastavení výkonu závisí na typu instalovaného kotle. Nastavení nižšího výkonu než 100 % zajistí dlouhou dobu hoření v kotli, při srovnatelné kvalitě spalování, jako když je výkon nastaven na 100 %.

Toto řešení umožňuje provozovat kotel na nižších výkonech (důležité zejména v přechodném období) a také instalaci menšího objemu akumulační nádrže, což vede k finanční úspoře a také k úspoře prostoru.

Regulátor také vyhodnocuje hodnoty O2 naměřené lambda sondou (pokud je instalována) a na základě toho řídí servopohon clony primárního, sekundárního a předsoušecího vzduchu, tak aby udržel nastavenou hodnotu zbytkového O2.

Po připojení rozšiřujícího modulu pro obsluhu hořáku na pelety řídí tento regulátor také provoz hořáku a proces spalování pelet, kdy plynule moduluje výkon hořáku v celém jeho rozsahu a tím udržuje požadovanou teplotu kotle.

ecoMAX 800D3 základní řídící jednotka Regulovatelný výkon 50–100 % Řízení odtahového ventilátoru Spalinové čidlo Čerpadlo kotle Řízení ohřevu akumulační nádoby: horní čidlo - info o teplotě Čerpadlo směšovače: 1 Řízení směšovače: 1 Čerpadlo TUV Cirkulační čerpadlo TUV Podpora termostatu Ekvitermní řízení Letní/zimní režim Časové programy Havarijní termostat STB Spínání dalšího zdroje   ecoSTER 200

ecoMAX 860D3 TOUCH příplatková řídící jednotka Regulovatelný výkon 50–100 % Řízení odtahového ventilátoru Spalinové čidlo Čerpadlo kotle Řízení ohřevu akumulační nádoby: horní i spodní čidlo pro řízení aku Čerpadlo směšovače: 2 Řízení směšovače: 2 Čerpadlo TUV Cirkulační čerpadlo TUV Podpora termostatu Ekvitermní řízení Letní/zimní režim Časové programy Havarijní termostat STB Spínání dalšího zdroje   Řízení podavače pelet Modulace výkonu peletového hořáku Čidlo horních dvířek ecoSTER TOUCH ecoSTER X80 ecoSTER X40

Internetový systém ecoNET

Internetový systém ecoNET, umožňuje uživateli vzdálenou správu a monitoring kotle a topného systému. Díky tomuto systému má uživatel možnost měnit parametry kotle a topného systému, ale také nahlédnout do historie provozu kotle a topného systému, která je zobrazena na přehledném grafu.

Vzdálený přístup k regulátoru je možný ze všech zařízení, které jsou připojeny k internetu, ať už se jedná o tablet, počítač, nebo mobilní telefon. Nastavení probíhá přes internetový prohlížeč na stránce www.econet24.com nebo přes mobilní aplikaci, která je dostupná pro Android a iOS.



Další příslušenství regulátoru

	ecoSTER TOUCH Dálkový ovládací panel s funkcí pokojového termostatu ecoSTER TOUCH umožňuje ovládat a měnit nastavení kotle z míst, kde je panel instalován, například obývací pokoj.
	eSTER x40 Bezdrátový pokojový termostat s možností nastavení základních parametrů kotle a topného systému.
	Rozšiřující modul pro řízení dalších topných okruhů Umožňuje ovládání dalších dvou směšovacích ventilů a jejich čerpadel. Dále také zpřístupní funkci pro řízení cirkulačního čerpadla TUV.

Porovnání parametrů zplynovacích kotlů

	BLAZE COMFORT	Běžný kotel
Regulovatelný výkon	ANO	NE
Samotížné zapojení	ANO	NE
Provoz při výpadku el. energie	ANO	NE
Možnost spalovat sypké palivo	ANO	NE
Možnost spalovat vlhké palivo	ANO	NE
Doba hoření na jedno přiložení (max. naplněná komora)	3–8 hod	2–5 hod
Využitelný objem přikládací komory	cca 90 %	cca 70 % (čelní přikládání)
Spotřeba paliva	0,25–0,35 kg/kWh	0,35–0,45 kg/kWh
